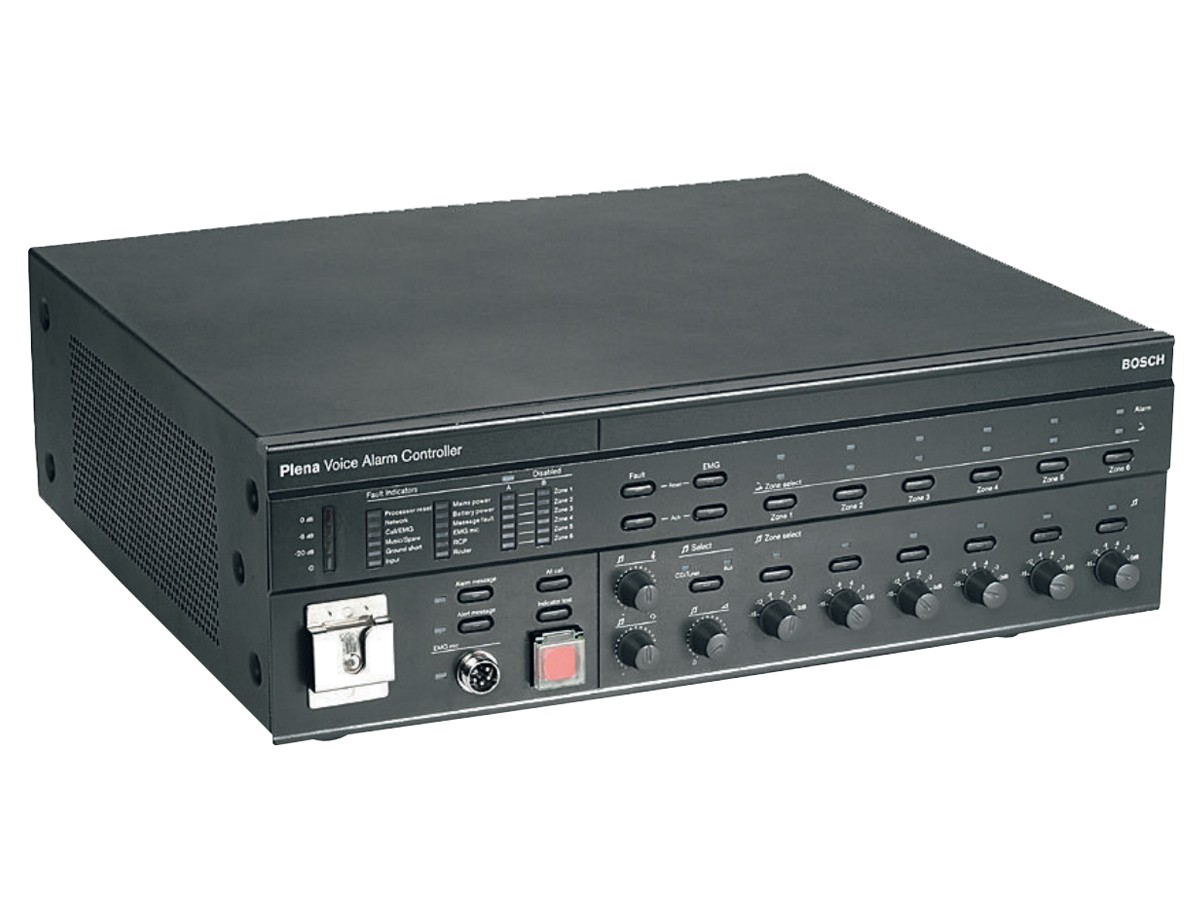

BOSCH – LBB 1990/00 Sterownik dźwiÄ™kowego systemu ostrzegawczego Plena

LBB 1990/00

• Moc 240 W
• Pasmo 60 Hz – 18 kHz
• CE

Sterownik systemu nagłośnieniowo-ostrzegawczego Plena jest sercem całego systemu nagłośnienia. Jest to podstawa dźwiękowego systemu ostrzegawczego Plena i realizuje podstawowe funkcje zapewniające zgodność z normą IEC 60849, łącznie z pełnym nadzorem systemu, nadzorem impedancji linii głośnikowej, nadzorem mikrofonu alarmowego z płyty czołowej oraz nadzorem managera komunikatów cyfrowych

Komunikaty mogą zostać scalone, aby jeszcze lepiej wykorzystywać wcześniej nagrane zapowiedzi i komunikaty alarmowe. Sterownik może być wykorzystywany jako samodzielny system z 6 strefami nagłośnieniowymi. Może też być rozbudowany do 60 stref, wykorzystując dodatkowe 6-strefowe routery. Możliwe jest dołączenie maksymalnie 8 stacji wywoławczych. Połączeń między modułami dokonuje się za pomocą ekranowanej skrętki CAT-5 ze standardowymi złączami RJ45.

Wbudowany wzmacniacz o mocy 240 W zapewnia wzmocnienie wywołań alarmowych oraz tła muzycznego. Aby zapewnić pracę dwukanałową, można dołączyć dodatkowe wzmacniacze Plena. Wszystkie wzmacniacze są nadzorowane. Wyjście audio wykorzystuje standardowe przełączanie analogowej linii audio 100 V, aby zapewnić pełną kompatybilność z rodziną urządzeń nagłośnieniowych Plena oraz głośników firmy Bosch zgodnych z normami EVAC. System w zakresie podstawowym konfiguruje się za pomocą mikroprzełączników, a bardziej zaawansowane funkcje konfiguruje się za pomocą komputera PC.

Sterownik posiada dwa wejścia źródeł tła muzycznego (BGM) oraz wejście mikrofon / linia z konfigurowalnym poziomem priorytetu, filtrem korekcyjnym mowy, zasilaniem phantom i uaktywnieniem głosem (VOX). Aby zapewnić elastyczność systemu, wejściu mikrofonowemu, stacjom wywoławczym oraz wejściom wyzwalającym można przyporządkować 16 poziomów priorytetu.

Wyjściowy stopień o mocy 240 W posiada 6 izolowanych transformatorowo wyjść stałonapięciowych linii głośnikowych 100 V do zasilania głośników w 6 oddzielnych strefach nagłośnieniowych. Technika 100 V redukuje straty w długich liniach głośnikowych i umożliwia łatwe równoległe dołączanie wielu głośników. Wszystkie strefy można wybierać z płyty czołowej, a głośność tła muzycznego w każdej strefie może być niezależnie regulowana w 6 krokach. Sterownik obsługuje okablowanie A/B.

Na płycie CD dostarczanej wraz z urządzeniem znajduje się oprogramowanie konfiguracyjne. Płyta CD zawiera również wiele użytecznych programów, np. oprogramowanie do konwersji plików MP3, konwerter częstotliwości próbkowania, różne narzędzia audio, wideo oraz pliki muzyczne w formacie MP3 do dowolnego wykorzystania.

Wyjście wzmacniacza mocy jest dostępne również jako oddzielne wyjście 100 V lub 70 V. Oddzielne wyjście 100 V Call only (Tylko wywołania) służy do nagłaśniania stref, gdzie emitowane mają być wyłącznie wywołania alarmowe, a tło muzyczne nie jest konieczne. 6 konfigurowalnych wyjść sterujących obejściem regulacji głośności może służyć do omijania lokalnych regulatorów głośności podczas wywołań priorytetowych. Obsługiwane są zarówno 3-, jak i 4- przewodowe systemy obejścia lokalnej regulacji głośności. Poziom sygnału wyjściowego jest wskazywany na mierniku wysterowania z diodami LED.

W wewnętrznej pamięci Flash ROM o pojemności 16 MB, która nie wymaga podtrzymania bateryjnego, może być zapamiętanych maks. 255 komunikatów. Każdy komunikat może mieć dowolną długość pod warunkiem zmieszczenia się w dostępnej pamięci. Komunikaty i konfiguracje są pobierane z komputera do pamięci urządzenia za pośrednictwem złącza USB 2, po czym urządzenie działa bez połączenia z komputerem. Komunikaty przechowuje się w formacie WAV z częstotliwością próbkowania od 8 do 24 kHz i 16-bitową długością słowa (liniowe PCM). Daje to możliwość przechowywania do 17 minut nagrania o stosunku sygnał / szum jak w płycie CD.

Moduł posiada 12 wejść wyzwalających emisję wywołań ogólnych i alarmowych (EMG). Każde z nich można skonfigurować dla komunikatu składającego się z sekwencji maksymalnie 8 plików formatu WAV. W ten sposób pewne pliki mogą być wykorzystane kilkakrotnie w różnych kombinacjach, co sprzyja lepszemu wykorzystaniu pamięci. Kilka komunikatów może zostać połączonych w jeden większy. Poza przyporządkowaniem sekwencji komunikatu, do wejścia wyzwalającego przypisać można wybrane strefy nagłośnieniowe.
