Excursion HXA-20K – wzmacniacz samochodowy

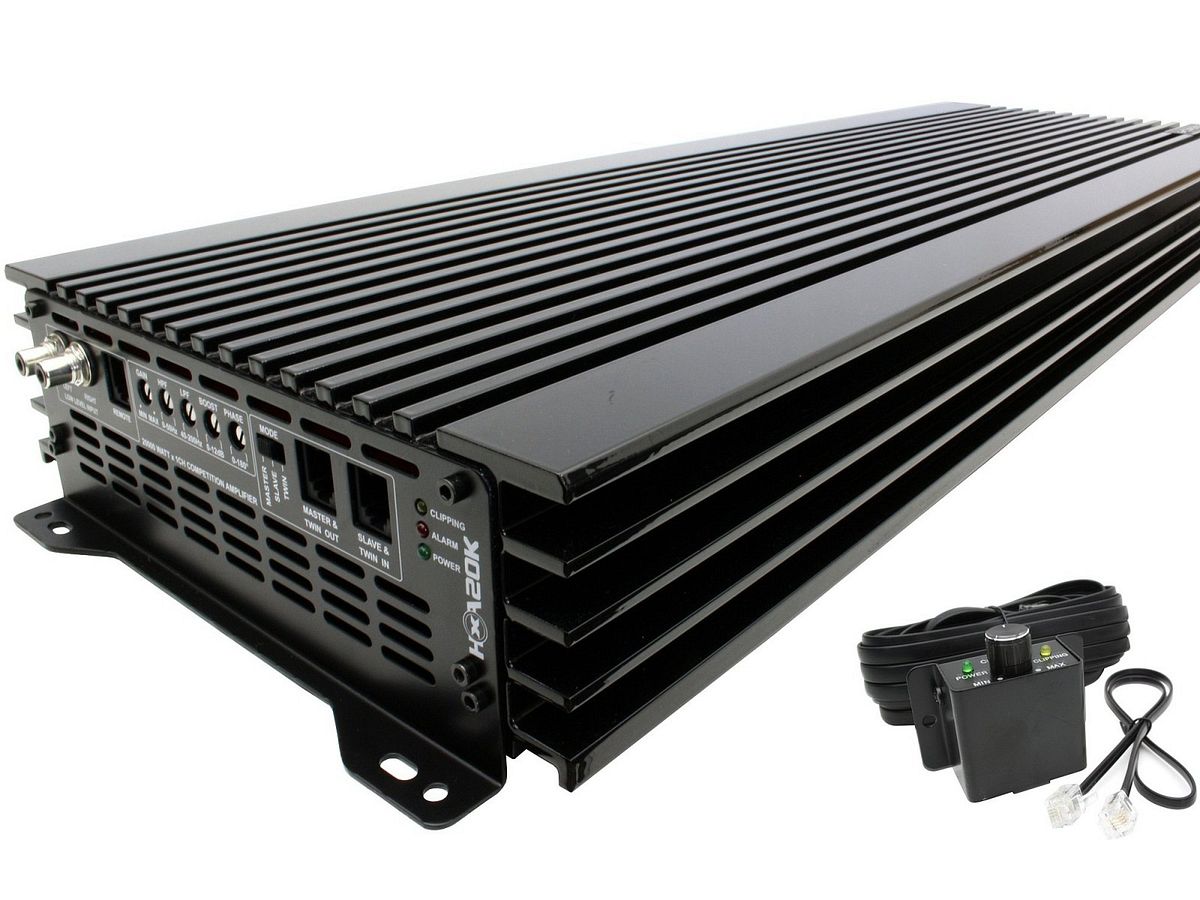

Excursion HXA-20K
1-kanałowy wzmacniacz samochodowy o mocy 1×3000/6000/10000/14000W RMS, stabilny do 0,5Ω, cyfrowa klasa D, wewnętrzny wentylator, przewodowy regulator wzmocnienia basu w zestawie, tryb pracy BRIDGE-LINK, tryb pracy TWIN-LINK, płynna regulacja fazy, Korea Design.

Samochodowy wzmacniacz 1-kanałowy o bardzo dużej mocy wyjściowej i bardzo wysokiej efektywności (powyżej 90%) pracujący w czystej cyfrowej klasie D z niskim poziomem zniekształceń. Wzmacniacz został zbudowany w militarnym standardzie na bazie dwustronnej płyty głównej FR-4 PCB zawierającej najwyższej jakości komponenty, w tym również podzespoły w technologii montażu powierzchniowego SMD. Excursion HXA-20K posiada wewnętrzny wentylator chłodzący, system eliminacji szumów i zakłóceń, a także układy zabezpieczające przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem oraz zbyt niskim napięciem zasilającym. W standardowym wyposażeniu znajdują się również płynnie regulowane filtry LPF i HPF z możliwością pracy w trybie BPF Subsonic (Band Pass Filter = HPF + LPF), korektor wzmocnienia basu „Bass Boost” oraz układ płynnej regulacji fazy. Za prawidłowy transfer energii odpowiadają solidne terminale dla kabli głośnikowych oraz podwójne terminale dla kabli zasilających o przekroju 53 mm2. W skład standardowego wyposażenia wchodzi również zdalny przewodowy regulator głośności subwoofera. Wzmacniacz Excursion HXA-20K, to zaawansowana konstrukcja zaprojektowana w Korei dla najbardziej wymagającej grupy uczestników ekstremalnych zawodów i turniejów car audio SPL. Po zapewnieniu odpowiednich warunków pracy najbardziej doświadczeni użytkownicy mogą wykożystać maksymalne osiągi wzmacniacza, który stabilnie pracuje z minimalną impedancją obciążenia wynoszącą 0,5 Ω generując moc 14000W RMS. Oprócz tego, wzmacniacze HXA-20K mogą również współpracować parami (2 szt.) w zmostkowanym trybie BRIDGE-LINK (Master/Slave) z głośnikami o wypadkowej impedancji 1Ω dostarczając im w tym układzie połączeń 28000W mocy. Dla systemów, w których zastosowano więcej niż dwa wzmacniacze istnieje możliwość zastosowania trybu połączeń TWIN-LINK. W tym trybie jeden wzmacniacz pełni rolę wzmacniacza sterującego (Master), który kilku pozostałym wzmacniaczom dostarcza jednocześnie sygnał audio o takich samych parametrach. Regulacji ustawień sygnału dla wszystkich wzmacniaczy dokonuje się tylko w jednym wzmacniaczu Master. W tym systemie połączeń może pracować wiele wzmacniaczy, których ilość może być ograniczona jedynie brakiem miejsca w samochodzie, wydajnością zasilania i zasobnością portfela użytkownika.

PODSTAWOWE DANE TECHNICZNE:

• Ilość kanałów:  1
• Moc wyj. RMS/4Ω (nap. zasil. 14,4V):  1×3000 W
• Moc wyj. RMS/2Ω (nap. zasil. 14,4V):  1×6000 W
• Moc wyj. RMS/1Ω (nap. zasil. 14,4V):  1×10000 W
• Moc wyj. RMS/0,5Ω (nap. zasil. 14,4V):  1×14000 W ***
• Moc wyj. RMS/4Ω Bridge-Link 2 szt. (nap. zasil. 14,4V):  12000 W
• Moc wyj. RMS/2Ω Bridge-Link 2 szt. (nap. zasil. 14,4V):  20000 W
• Moc wyj. RMS/1Ω Bridge-Link 2 szt. (nap. zasil. 14,4V):  28000 W ***
• Minimalna impedancja obciążenia w trybie standardowym i Twin-Link:  0,5 Ω ***
• Minimalna impedancja obciążenia w trybie zmostkowanym Bridge-Link:  1 Ω ***

***  Niezalecane do normalnego użytku.
Przeznaczone tylko dla profesjonalistów i najbardziej doświadczonych uczestników zawodówcar audio SPL. Uszkodzenia wzmacniacza, który był użytkowany z taką wartością impedancji obciążenia nie są objęte gwarancją producenta i dystrybutora.

• Pasmo przenoszenia:  5 – 300 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0,1 %
• Sygnał/Szum (S/N Ratio):  >95 dB
• Czułość wejść sygnałowych RCA (Low Level Input):  0,2 – 7,0 V
• Filtr LPF z płynną regulacją:  40 – 200 Hz
• Filtr HPF z płynną regulacją:  0 – 50 Hz
• Filtr BPF (np. Subsonic) z płynną regulacją:  Band PassFilter = HPF+LPF
• Bass BOOST z płynną regulacją (podbicie niskich częstotliwości):  0 – 12 dB / 45Hz
• Płynna regulacja fazy sygnału audio:  0 – 180°
• Efektywność /4Ω:  >90 %
• Napięcie pracy:  10-15 V
• Bezpiecznik:  wymagany zewnętrzny bezpiecznik 1000 A (lub 2x500A) nie dalej niż 30cm od terminali wzmacniacza
• Załączenie zabezpieczenia przed wysoką temperaturą:  od 80 °C
• Załączenie zabezpieczenia przed niskim napięciem zasilania:  poniżej 8 V
• Wymiary obudowy bez terminali i przyłączy (szer./wys./dł.):  240/70/730  mm

• Praca w cyfrowej klasie „D”.
• Technologia:  SMD, Full MOSFET. Military Standard, opracowano w Korei.
• Tryby pracy filtrów HPF i LPF:  włączone na stałe jako Band Pass Filter.
• Wejście sygnału audio:  2xRCA.
• Praca w trybie zmostkowanym BRIDGE-LINK:  TAK, wzmacniacze pracujace parami – jeden jako Master, drugi jako Slave
• Praca w trybie wielowamacniaczowym TWIN-LINK:  TAK, 1 wzmacniacz Master + wiele wzmacniaczy Slave
• MODE – przełącznik wyboru trybu pracy:  Master / Slave / Twin.
• Gnazdo MASTER & TWIN OUT:  wyjście sygnału ze wzmacniacza Master w trybie BRIDGE-Link lub wyjście z kolejnych wzmacniaczy pracujących w trybie TWIN-Link
• Gnazdo SLAVE & TWIN IN:  wejście sygnału dla wzmacniaczy pracujących jako Slave w trybie BRIDGE-Link lub jako kolejne wzmacniacze w trybie TWIN-Link
• Sterowanie załączaniem i wyłączaniem wzmacniacza:  poprzez podanie do złącza REM napięcia sterującego +12V (np. z radioodtwarzacza)
• Odporne na korozję niklowane terminale przewodów.
• Masywne terminale ze śrubami imbusowymi dla kabli głośnikowych o przekroju do 10 mm2.
• Dwa podwójne masywne terminale ze śrubami imbusowymi dla kabli zasilających o przekroju do 53 mm2.
• Układy zabezpieczające przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem i zbyt niskim napięciem zasilania.
• Kontrolki LED sygnalizujące stan pracy wzmacniacza:
  – POWER (zielona) – świeci, gdy wzmacniacz jest załączony
  – ALARM (czerwona) – zapala się, gdy zadziałał układ zabezpieczający przed uszkodzeniem (np. zwarcie kabli głośnikowych, przegrzanie, przeciążenie, itp.).
  – CLIPPING (żółta) – zapala się, gdy sygnał audio jest przesterowany (duże zniekształcenia).
• Zdalny przewodowy regulator poziomu głośności subwoofera w standardowym wyposażeniu.
• Gwarancja polskiego dystrybutora:  24 miesiące tylko w przypadku standardowego użytkowania w zakresie dopuszczalnych parametrów. Gwarancją nie są objęte uszkodzenia powstałe w wyniku niewłaściwej eksploatacji, wadliwej lub nieodpowiednio wydajnej instalacji zasilającej, nadmiernego przeciążenia, niesprawności lub nieodpowiedniej konfiguracji innego współpracującego sprzętu.
• Brak pełnej gwarancji (tylko gwarancja rozruchowa) w przypadku wykorzystywania wzmacniacza do celów komercyjnych lub pokazowych (np. samochody demo, publiczne prezentacje, targi, zloty), w przypadku używania podczas zawodów i turniejów car audio SPL oraz innych zastosowań z obciążeniami wykraczającymi poza rekomendowany lub dopuszczalny zakres parametrów normalnej eksploatacji.

Zestaw zawiera:

• wzmacniacz 1-kanałowy Excursion HXA-20K
• zdalny regulator głośności z przewodem
• zestaw śrubokrętów imbusowych
• instrukcja obsługi i podłączenia
